フーリエ変換（Python）

音声信号処理では，周波数解析手法として離散フーリエ変換（DFT: Discrete Fourier Transform）がよく用いられます．今回はPythonでDFTを実装し、周波数解析を行ってみます．

離散フーリエ変換

音声信号処理では，周波数解析手法として離散フーリエ変換（DFT: Discrete Fourier Transform）がよく用いられます．DFTは次式で定義されます．

$$S(k)=\sum_{t=0}^{N-1}s(t)\exp(-j\frac{2\pi k}{N}t)$$

ここで，\(s(t)\)は\(N\)個の入力をもつ時間領域の信号．
\(j\)は虚数単位．
\(k\)は周波数番号を表しています．
そして，実際の周波数と\(k\)番目の周波数は次のような関係があります．

$$\frac{k}{N} = \frac{F}{F_s}$$

ここで，\(F_s\)はサンプリング周波数を表しています．
この関係は実際の周波数\(F\)[Hz]はサンプリング周波数とデータ数によって決まることを意味しています．

また，周波数領域からの信号を時間領域に戻す逆DFT（Inverse DFT）は次式で定義されます．

$$s(t)=\frac{1}{N}\sum_{t=0}^{N-1}S(k)\exp(-j\frac{2\pi k}{N}t)$$

手順

それでは，定義通りに実装していきます．
dft.pyというファイル名で以下のコードを記述します．

def dft(x):
    n = len(x)
    X = np.zeros(n,dtype=complex)
    for k in range(n):
        temp_X = 0
        for t in range(n):
            A = 2* np.pi * k * t / n
            temp_X += x[t] * np.exp(-1j*A)
        X[k] = temp_X
    return X

def idft(X):
    n = len(X)
    x = np.zeros(n, dtype=float)
    for m in range(n):
        temp_x = 0
        for t in range(n):
            A = 2 * np.pi * m * t / n
            temp_x += X[t] * np.exp(1j * A)
        x[m] = temp_x / n
    return x

dftメソッドで，dftを定義し，idftメソッドで逆dftを定義しています.
定義式をそのままnumpyで実装しています.

実行例

今回は音声ファイルを使用するのではなく，わかりやすいようにプログラム上でsin波を合成してDFTを実行します．

fs = 1000 # サンプリング周波数[Hz]
T = 1/fs # サンプリング周期[t]
length = 1000 # 信号の長さ
time = np.arange(0,length)*T # 間

s = 1.0*np.sin(2*np.pi*1*time) + np.sin(2*np.pi*10*time)
plt.plot(s)
plt.show()

この信号は1Hzと2Hzのsin波を足し合わせて生成しています．

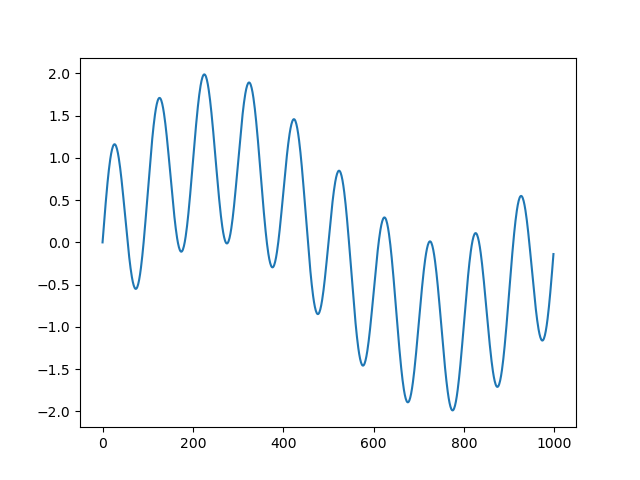

この信号をプロットすると以下のようになります．

この信号に対してDFTを適用すると以下のようになります．

S = dft(s)
fig, axes = plt.subplots(2)
axes[0].plot(np.abs(S))
axes[1].plot(np.imag(S))
plt.show()

ここで，DFTの結果は複素数になるため，実部と虚部に分けてプロットしています．

この図を見ると，共に左右に2つのピークが存在していることがわかると思います．これが1Hz, 2Hzのsin波を表しています．

また，この図を見ると実部，虚部ともに左右対称であることが確認できます．これは，実数信号に対するDFTの結果は実部は偶対称，虚部は寄対称になるという性質があるためです．

上記のように実数信号に対するDFTの結果が左右対称ということは，片側のデータだけで信号の全データを含んでいることになります．そのため，DFTの結果は片側だけ表示することが多いです．

上の図を片側だけ表示し，縦軸，横軸を設定すると以下のようになります．

fs = 1000 # サンプリング周波数[Hz]
T = 1/fs # サンプリング周期[t]
length = 1000 # 信号の長さ
time = np.arange(0,length)*T # 間
frequency = fs*np.arange(0,(length//2))/length

s = 1.0*np.sin(2*np.pi*1*time) + np.sin(2*np.pi*10*time)
S = dft(s)
S2 = abs(S/length)
S1 = S2[:length//2]

plt.plot(frequency, 2*S1)
plt.show()

作成した信号に対して，DFTを実行し，さらに逆DFTを実行すると以下のように元の信号に戻ることが確認できます。

fs = 1000  # サンプリング周波数[Hz]
T = 1/fs  # サンプリング周期[t]
length = 1000  # 信号の長さ
time = np.arange(0, length)*T  # 間

s = 1.0 * np.sin(2 * np.pi * 1 * time) + np.sin(2 * np.pi * 10 * time)

fig, axes = plt.subplots(4)

axes[0].plot(s)

S = dft(s)
axes[1].plot(np.abs(S))
axes[2].plot(np.imag(S))
axes[3].plot(idft(S))

plt.show()

まとめ

今回は，音声信号処理の基本処理である離散フーリエ変換，逆離散フーリエ変換を実装しました．
